常压清洗机

常压清洗机

产品特点

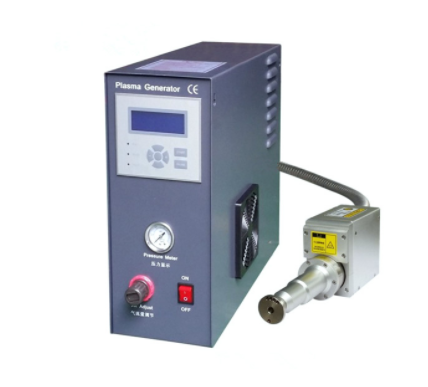

常压等离子清洗机系统由三大主要部分组成:

1、主机连接电源连接冷却的处理气体高射频电压等离子源控制模块气体控制模块前面板的操作控制系统。

2、传输气体和能量的柔性导管。

3、等离子喷头:由中间电极、外部电极和绝缘区域组成。

●  高压射频发生器将常电压转变成高电压(超过10KV),这对于形成高压放电是必须的。

●  高电压和冷却的处理气体是通过柔性导管传输到放电区域的。

●  气流中的活性元素(i+, e-, r *)会在放电区域内产生电弧。

●  活性气流在经过特殊的喷头口时被聚焦在样品表面上达到处理的效果。

●  等离子喷枪(动态旋转型);最大转速:3000转/分;处理宽度:3-60mm采用进口一体特殊陶瓷绝缘,永久不击穿;等离子喷嘴及放电电极采用进口合金材料,耐高温、抗氧化、长寿命。

●  发生器电源控制系统 大气等离子清洗机>> 刹车片大气等离子清洗机


电浆等离子清洗机频率 16-20KHZ双脉冲二次逆变,功率 0-1KW单独调节,全电路保护,180-250V宽范围稳压,输出功率可连续调节、预置。LCD电压、电流显示,具有工作状态面板指示机能,及自动报警与提示。


常压卖点:

 功率0-1000W连续可调

●  气压0-1.0Mpa连续可调

●  处理范围多种规格可选

●  工作范围预设,参数实时调节。

●  实时显示工作状态

●  故障时显示出报警原因

●  完美配合自动化设备同步工作

应用领域
电浆等离子清洗机应用:

●  表面活化/清洗;     ●  等离子处理后粘合;     ●  等离子蚀刻/活化;     ●  等离子去胶;

●  等离子涂镀(亲水,疏水);     ●  增强邦定性。


表面清洗、处理和活化实际上是由气体流中的活性反应粒子来实现的。除此之外,在被处理表面的松散有害粒子将会被压缩空气中的活性气体离子清除。
适用于处理以下材料:塑料、橡胶、金属、玻璃、陶瓷和混合材料。

从等离子喷头口射出的活性气流束始终保持释放HV能量。设备通常使用于电子行业中各种各样的工序,例如:
在金属丝邦定前清洗掉有害的粘合剂。
清洗液晶接触屏和在热密封焊接前活化。
电子设备印刷前活化。
手机玻璃端子键合前段活化处理。
使用等离子清洗机进行表面处理是一个连续的过程。处理的速度(V)和待处理表面与等离子喷头口的距离(D)是影响表面处理效果的两个重要因素。改变这两个参数会直接改变最终的处理结果。

5L标配等离子清洗机PT-5S

5L标配等离子清洗机PT-5S

产品特点
小型等离子清洗机
PT-5S型是双路气体输入,不锈钢舱体:Φ150mm×270mm
 容量:5升
供电电源: AC220V
工作电流: 整机工作电流不大于1.2A(不含真空泵)
射频电源功率: 300W
射频频率: 40KHz或13.56MHz 选装(偏移量小于0.2KHz)
频率偏移量: 小于0.2KHz
特性阻抗: 50欧姆,自动匹配
真空度: 10Pa—1000Pa
气体流量: 60—600ml/min(可调)
过程控制: MCU自动与手动方式
清洗时间: 1-100分钟可调
功率大小 10%-100%可调
 外形尺寸: PT-5S型_400x450x250
重量:  36.5Kg
真空泵: 2XZ-4
真空室温度: 小于65°C
冷却方式: 强制风冷


应用领域
PT-5S真空等离子清洗机:等离子通常称作物质的第四种状态,前三种状态是固体、液体、气体,它们是比较常见的,就存在于我们周围。等离子在地球上只存在于某种特定环境,如闪电、极光。就好象把固体转变成气体需要能量一样,产生离子体也需要能量。一定量的离子体是由带电粒子和中性粒子(包括原子、离子和自由粒子)混合组成。离子体能够导电。
等离子技术的应用
通过对物体表面进行等离子轰击,可以达到对物体表面的蚀刻,活化,清洗等目的。可以显著加强这些表面的粘性及焊接强度,等离子表面处理系统现正应用于LCD,LED,IC,PCB,SMT,BGA,引线框架,平板显示器的清洗和蚀刻。等离子清洗过的IC可显著提高焊线强度,减少电路故障的可能性。残余的感光阻剂、树脂,溶液残渣及其他有机污染物暴露于等离子体区,短时间内就能清除。PCB制造商用等离子蚀刻系统进行去污和蚀刻来带走钻孔中的绝缘物。对许多产品,不论它们是应用于工业。电子、航空、健康等行业,可靠性都依靠于两个表面之间的粘结强度。不管表面是金属、陶瓷、聚合物、塑料或是其中的复合物,等离子体都有潜能改进粘着力,提高最终产品质量。等离子体改变任何表面的能力是安全的、环保的、经济的。它是许多行业面临的挑战问题的可行的解决方案。
等离子处理的原理
给一组电极通上射频电源,电极之间形成高频交变电场,区域内气体在交变电场的激荡下,形成等离子体,活性等离子对物体表面进行物理轰击与化学反应双重作用,使被清洗物表面物质变成粒子和气态物质,经过抽真空排出,而达到表面处理的目的。
在整个等离子处理过程中,影响等离子处理效果的要素包括过程温度、射频功率、气体分配、真空度、电极设置、静电保护等等  小型等离子清洗机

常压组合

常压组合

产品特点
常用等离子清洗机等离子工艺特点:

   喷射出的等离子体流为中性,不带电,可以对各种高分子、金属、橡胶、PCB电路板等材料进行表面处理;

   提高塑料件粘接强度,例如PP材料处理后可提升数倍,大部分塑料件处理后可使表面能量达到 70m达因以上;

   等离子体处理后表面性能持久稳定,保持时间长;

   干式方法处理无污染,无废水,符合环保要求;

   可以在生产线上在线运行处理,无须低压真空环境,降低成本。



常压组合卖点:

   自动化程度高。

   完美配合客户自动化设备。

   后置急停接口,远程控制端口。

   机箱小巧轻便,利于安装摆放。
应用领域
常压等离子清洗机可组合配套于:

   流水线组合生产,通过安装单头及气缸来回震荡实现整面的均匀处理;或者安装多个喷头交叉摆放固定于流水线上面,使产能得到大幅度提升。

   配套三轴平台,使用方对处理产品精度要求较高:例如手机盖板点胶前端处理,就要用到三轴平台组合进行精准定位处理,处理后下一步马上点胶,使得最终的粘接力提高10倍以上。

   大型器件汽车引擎,车灯的处理就要通过工业机械臂的组合进行处理了。因为所处理面很广,可能是多面,多角度的。

   或者有些客户,买回常压等离子设备直接挂在自动化设备上面:玻璃清洗机,包装机,糊盒机械,涂覆机,丝印机,印刷机,喷码机,焊接机,移印机,组装机等等。
